机器人末端执行器安装板是自动化设备中非常常见的非标零件，常用于连接夹爪、吸盘、相机、传感器和治具模块。它的难点并不是外形复杂，而是孔阵列多、装配基准多、改版频繁。小批量加工时，孔距、平面度和表面处理如果控制不好，会直接影响装配效率和重复定位。

一、孔阵列要先确认基准

安装板上的孔通常分为螺纹孔、沉孔、定位销孔和走线避让孔。不同孔的用途不同，公差要求也不同。加工前应明确哪一面是主安装面，哪些孔是定位孔，哪些孔只用于普通紧固。对于需要和机器人法兰或末端模块配合的孔位，应在图纸中标注位置度或孔距要求。

二、平面度和螺纹一致性影响装配

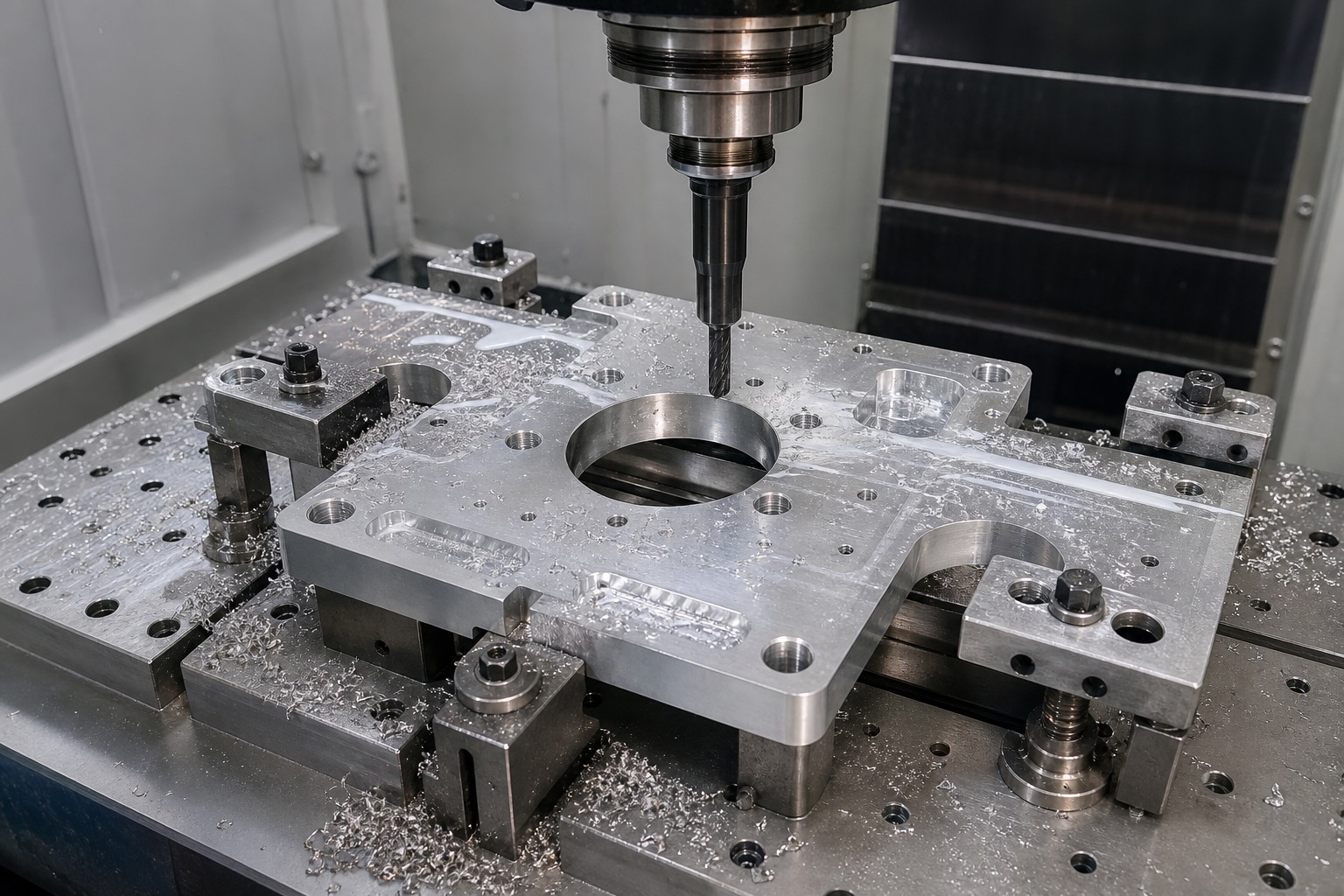

铝合金安装板看似容易加工，但面积较大、孔位密集时也会出现变形和毛刺。粗加工后应保留适当余量，精加工时统一基准完成关键孔位和安装面。螺纹孔数量多时，要关注底孔、攻牙深度、螺纹有效长度和孔口倒角，避免装配时出现螺钉拧入不顺或锁紧不均。

如果安装板需要黑色阳极氧化，前处理也很重要。尖锐边缘、毛刺、压痕和明显刀纹会在阳极后更容易暴露，因此加工完成后要进行倒角、去毛刺和外观检查。

三、检测要贴近实际装配

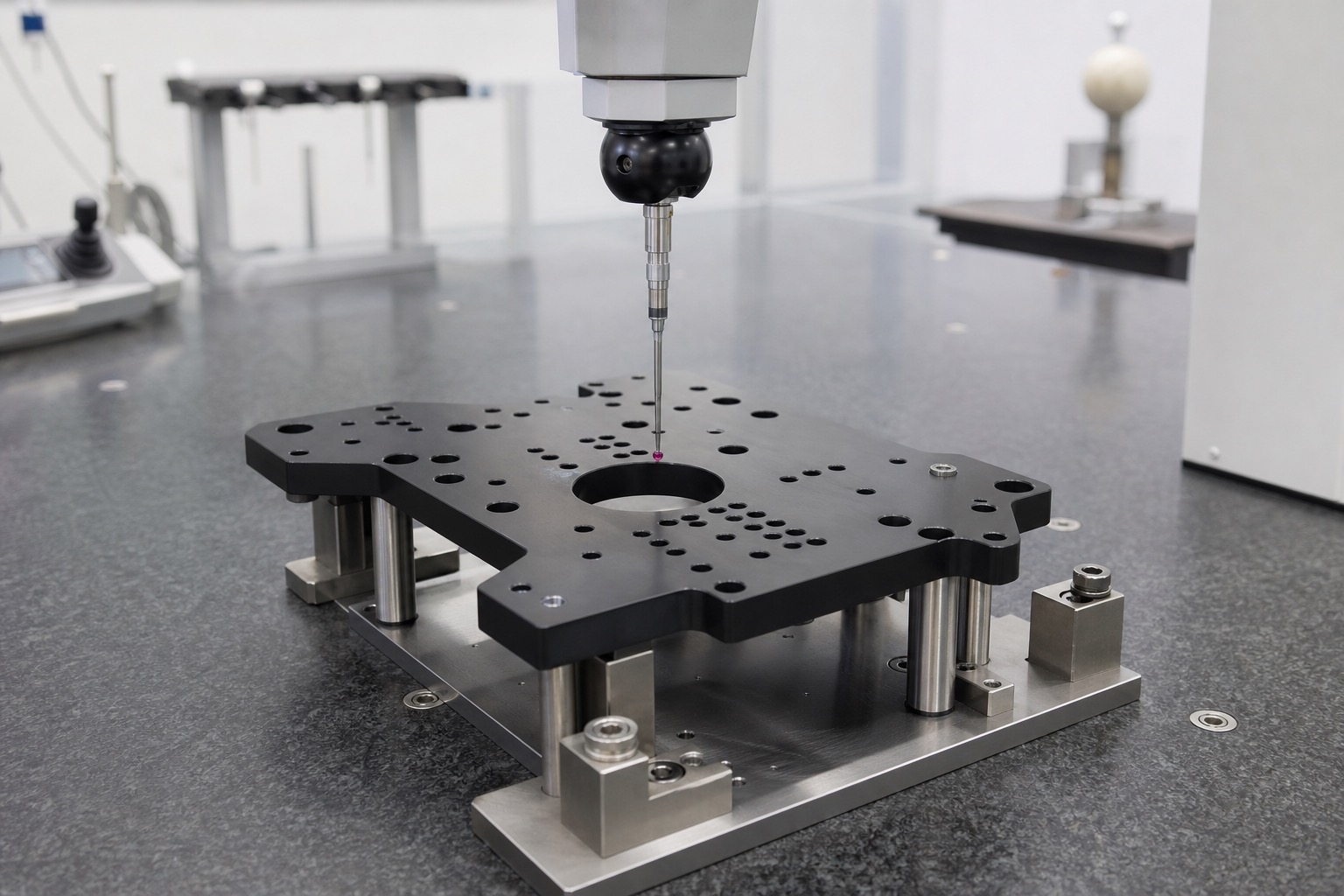

机器人末端执行器安装板可采用三坐标、塞规、螺纹规、高度规和平台检测。三坐标适合确认孔阵列、定位孔位置和平面度；螺纹规适合快速检查攻牙质量；装配试检可以提前发现孔位偏差、沉孔深度不足或干涉问题。

下单时建议提供 3D 模型、2D 图纸、材料牌号、表面处理、关键孔位、定位销规格和数量。对研发项目来说，先小批量验证结构，再固定孔位与装夹方案，能让机器人末端模块后续改版更顺畅。
