航空铝合金无人机云台支架是典型的轻量化非标结构件，常用于相机、传感器、光电吊舱和载荷平台连接。它既要足够轻，又要保证轴承孔同轴、安装基准稳定和整体刚性。加工质量如果不稳定，会造成云台转动阻滞、载荷偏心、振动放大或装配返工。

一、轻量化不是简单开窗

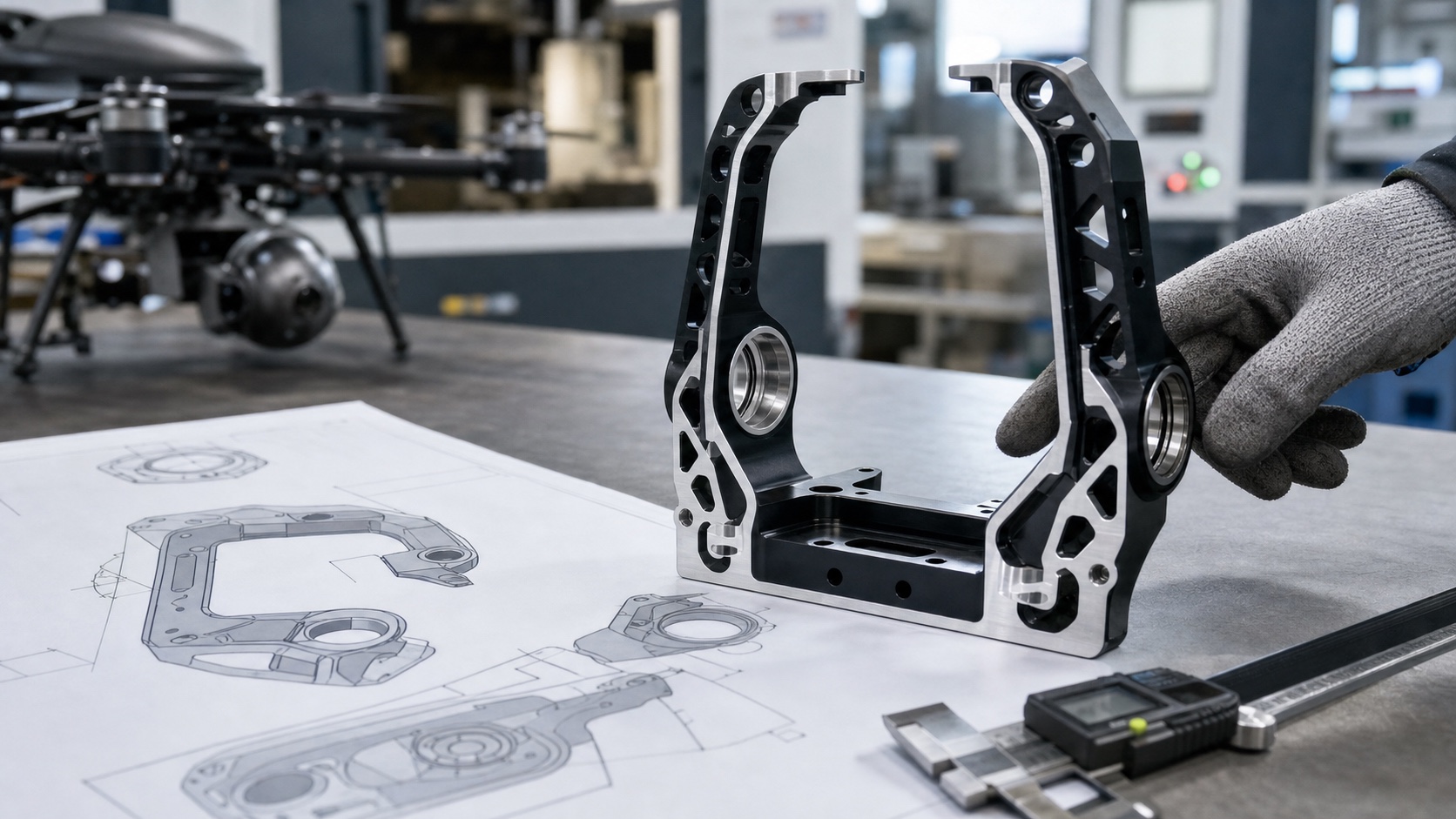

无人机结构件常通过减重窗口、薄壁筋板和局部镂空来降低重量。但开窗越多，零件刚性越低，加工变形越明显。图纸评审时应确认主承载路径、轴承孔周边壁厚、安装面尺寸和走线避让槽位置，避免为了减重牺牲装配稳定性。粗加工后保留精加工余量，可以让应力释放更可控。

二、轴承孔和安装孔是加工重点

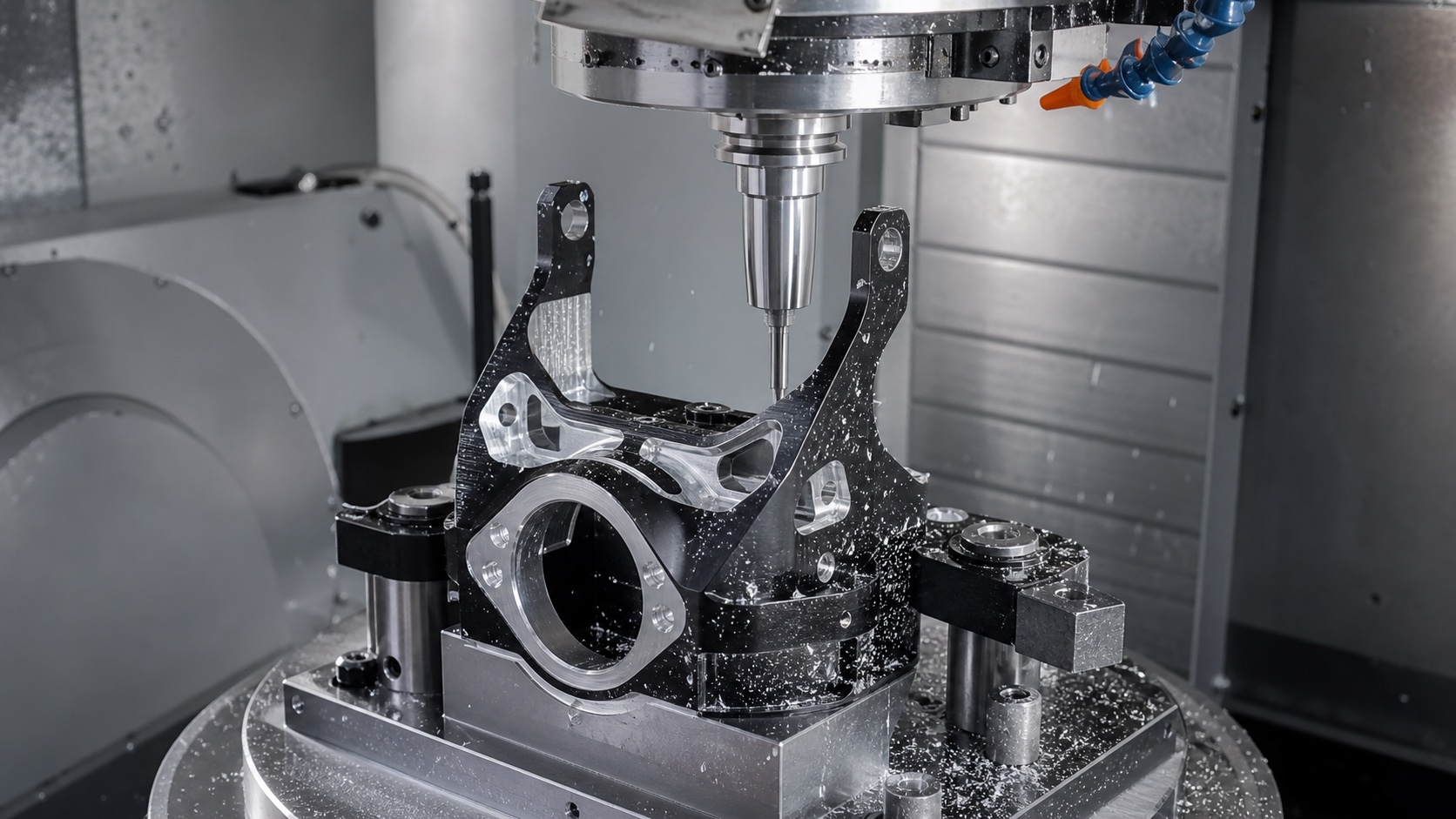

云台支架两侧轴承孔决定转动轴线，同轴度、孔径和端面垂直度都需要重点控制。若两侧孔位偏差过大，装配后轴承会受力不均。加工中可采用专用夹具、统一基准和精镗工艺控制孔系。安装孔和底部基准面则影响支架与机体或载荷模块的连接精度。

铝合金材料切削效率高，但薄壁位置容易振动。刀具路径、切削余量、压板位置和支撑方式都要配合结构设计。对于黑色阳极或其他表面处理零件，加工后毛刺、压痕和划伤都应在处理前尽量消除。

三、检测要围绕云台装配关系

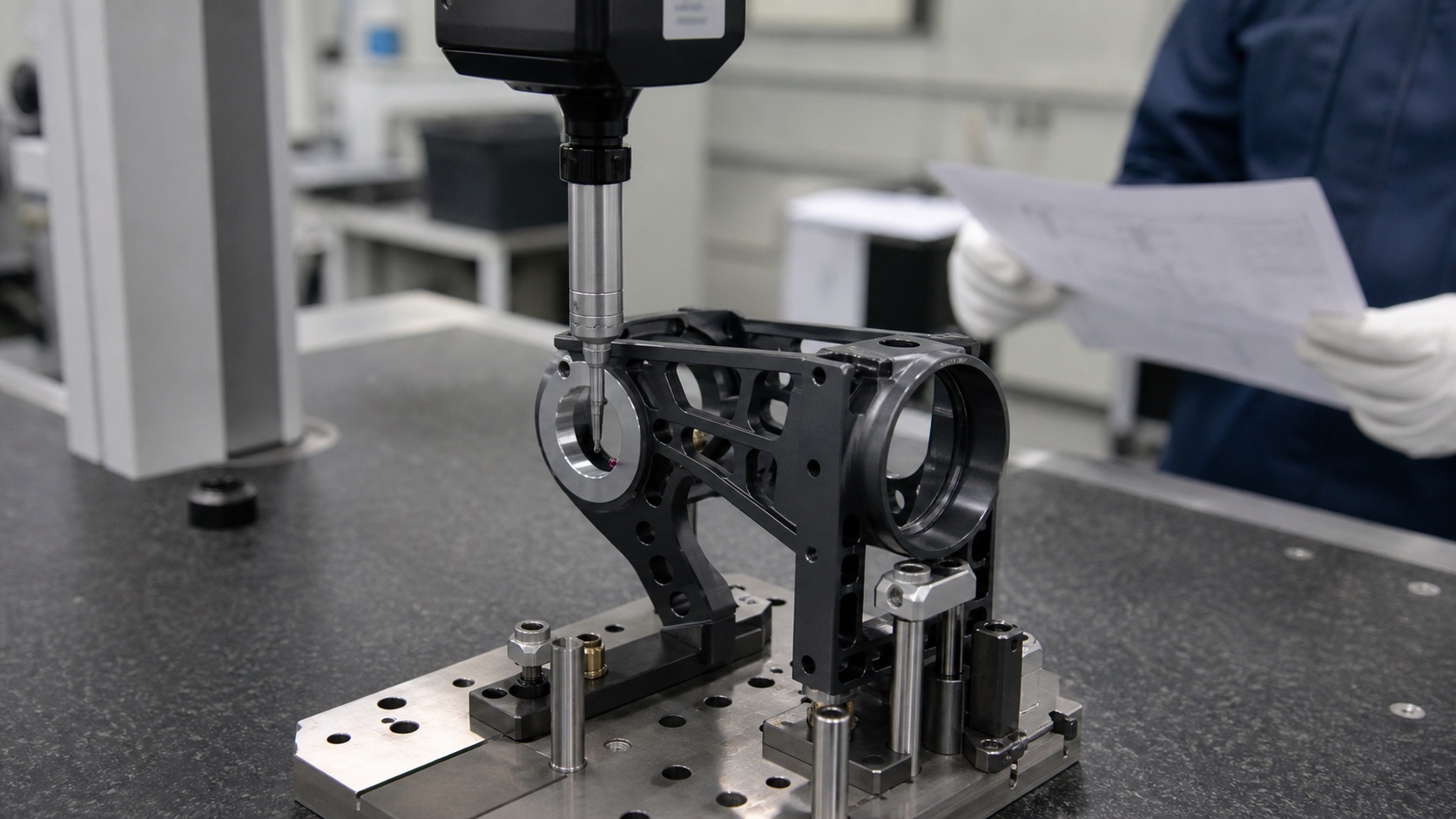

无人机云台支架检测可采用三坐标、塞规、螺纹规、平台检测和装配试装。三坐标适合确认轴承孔同轴度、孔距、安装面和平面度；塞规可快速判断轴承孔配合；装配试装可以提前发现干涉和转动阻力。若产品用于航空载荷或高振动场景，应在图纸中明确关键尺寸和验收标准。

四、下单建议

下单航空铝合金无人机云台支架时，建议提供3D模型、2D图纸、材料牌号、表面处理、数量、轴承型号、关键公差和装配位置。研发打样阶段可先验证轻量化结构和孔系装配，小批量生产时再固定装夹与检测流程。把轻量化、刚性、孔位和表面处理一起考虑，才能让云台支架满足无人机设备的稳定使用要求。
