输出臂是飞控执行链中的关键传力件

无人机舵机输出臂把电机或减速器扭矩传递给连杆和舵面，需要在重量受限条件下承受交变载荷、冲击和振动。中心花键决定扭矩传递，两端叉耳孔决定连杆姿态，轻量化腔又削弱了局部刚度。若花键与孔系位置偏差过大，会引入侧向载荷、间隙和疲劳风险，因此加工必须围绕运动轴线和承载路径建立完整控制。

TC4材料要兼顾切削效率与表面完整性

TC4钛合金比强度高、耐腐蚀，但导热差、弹性模量低，切削热容易集中在刀尖，长悬伸刀具还可能振动。加工应使用适合钛合金的锋利刀具和稳定参数，保持充分冷却与排屑，避免在同一表面反复擦削。疲劳敏感圆角与孔口不能出现烧伤、撕裂和深刀纹，刀具寿命要通过过程数据管理。

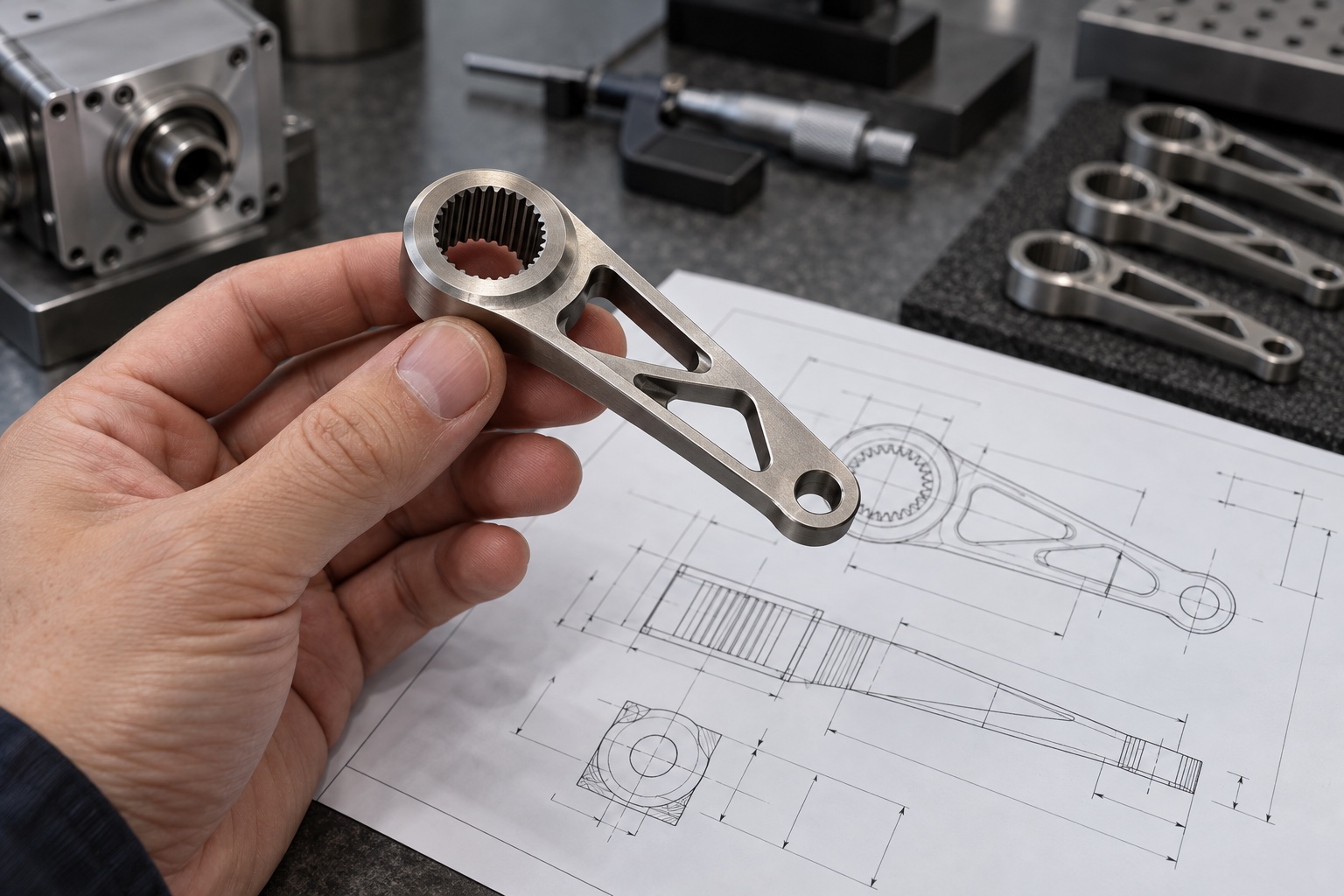

功能基准应连接花键与叉耳孔系

输出臂的核心关系是花键轴线、两端叉耳孔轴线以及连杆安装距离。工艺基准不应只为方便夹持，而应尽量与设计基准一致。先建立中心孔或外圆和主端面，再在统一坐标中加工减重腔与叉耳区域。多次翻面时使用精密止口、定位销或五轴一次装夹减少基准转换，避免尺寸链在多个方向累积。

花键加工要根据批量选择方法

内花键可采用拉削、插削、线切割或成形铣削，选择取决于模数、齿数、精度、盲孔条件和批量。小批量更重视柔性与前期成本，线切割或插削可能更合适；批量增加后可评估专用拉刀。无论哪种工艺，都要控制齿形、齿向、跨棒尺寸和花键对端面的跳动，并用标准量规或配对轴验证装配。

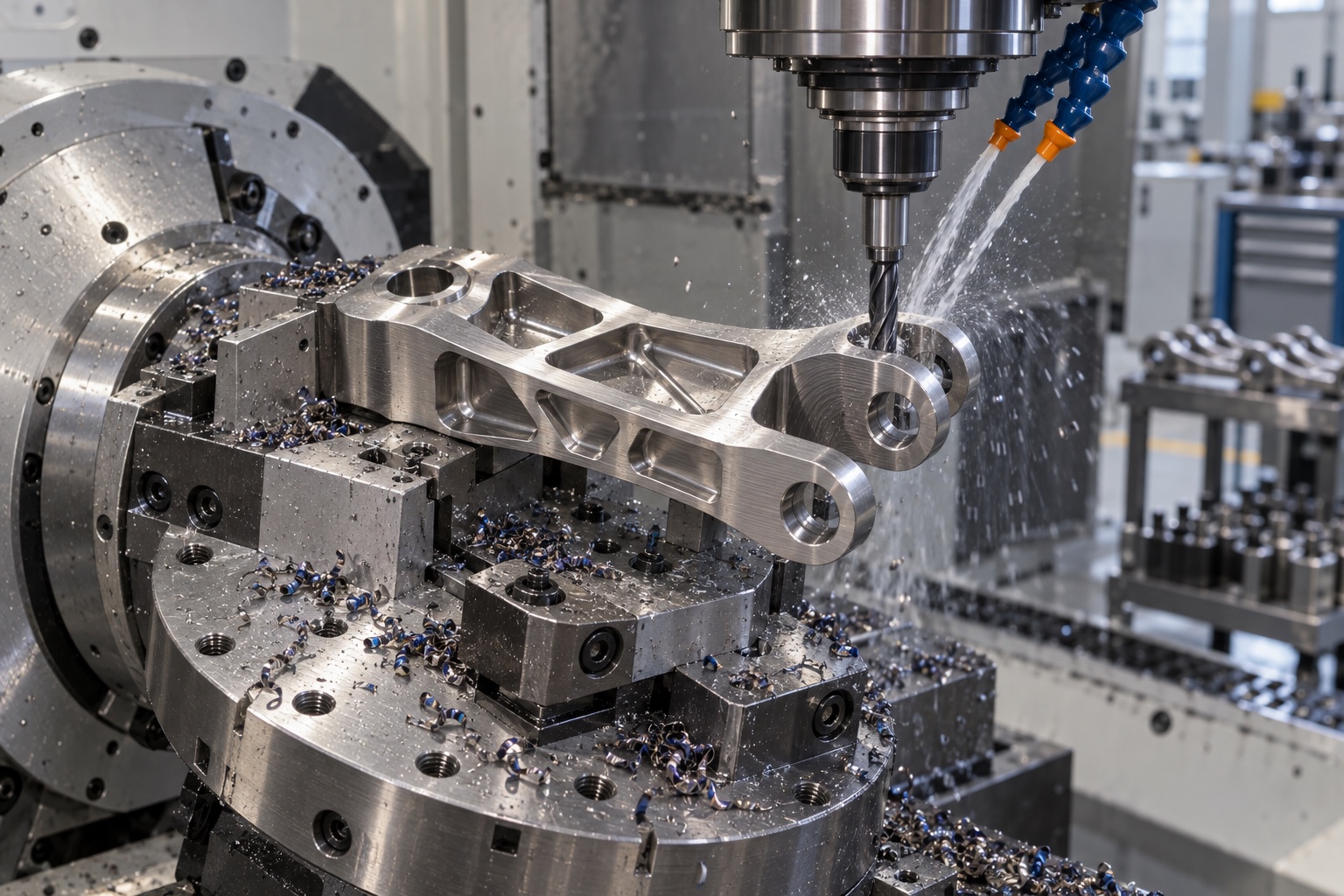

叉耳孔同轴度决定连杆运动顺畅

两片叉耳间距较小且壁厚有限，单侧钻削容易产生偏斜和出口毛刺。应提供足够支撑，先加工导向孔，再在同一装夹中完成精镗或铰削。若结构限制必须分侧加工，要使用统一坐标和反向测头验证同轴。孔口倒角需均匀，不能削弱有效承载长度；叉耳间距和两侧端面平行度也要同步控制。

轻量化腔加工要防止局部回弹

输出臂常采用筋板和开口腔减重，去料后刚度变化明显。粗加工时沿结构对称区域分层去料，保留均匀余量与临时加强连接，待主要应力释放后再精修。夹具支撑应靠近承载筋，避免压在悬空薄壁上。卸夹后复测整体扭曲、孔位和端面，必要时安排中间稳定与二次找正。

圆角和刀纹关系到疲劳寿命

舵机输出臂承受周期载荷，孔边、花键根部和筋板过渡处是应力集中区域。刀路应保持圆滑连续，避免在高应力区域停刀或形成明显接刀台阶。设计允许时采用较大过渡圆角，并选择合适刀尖半径。加工后按要求进行受控去毛刺和表面处理，不得用过度手工打磨改变关键轮廓或掩盖表面缺陷。

表面处理前要明确尺寸补偿

钛合金结构件可能采用喷砂、阳极氧化、涂层或其他防护处理。处理会改变粗糙度、外观和局部配合边界，花键与精密孔通常需要遮蔽或预留。图纸应明确处理范围和膜层要求，加工前据此制定补偿。处理后复检花键量规、叉耳孔、端面和外观，确认无残留颗粒、挂具印或局部损伤。

检测需要覆盖空间关系与功能装配

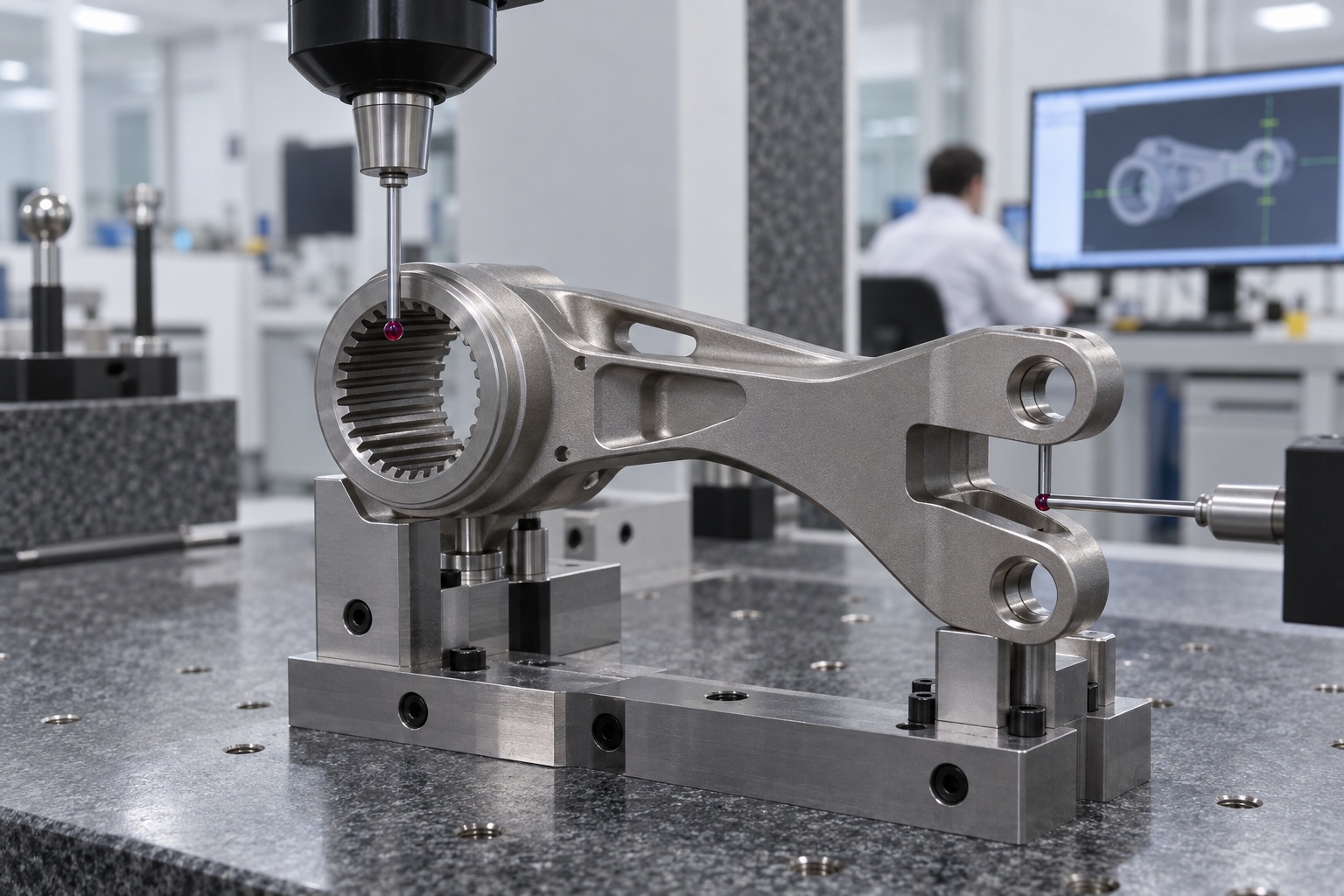

常规尺寸可用量具和塞规确认，花键由专用量规或齿形测量验证，叉耳孔位置、同轴度和对花键轴线关系由三坐标检测。首件阶段建议安装配对轴与连杆，检查装配间隙、转动顺畅性和端面贴合。对于承载要求较高的项目，可按约定进行静载、循环或无损检测，把几何数据与性能验证关联。

结语

TC4无人机舵机输出臂加工的难点，是在轻量化结构中保持花键传力轴线和叉耳运动轴线准确，同时保护疲劳敏感表面。通过功能基准统一、五轴减少装夹、合理花键工艺、同装夹叉耳孔精修和空间关系检测，可以稳定支持样机验证与小批量交付。
