激光跟踪仪依靠反射靶球建立空间坐标，靶球调节座则负责稳定支撑、方向微调和重复定位。零件体积不大，却同时包含精密球面座、安装底面、定位孔、调节槽及微分头接口。若球面轮廓、球心位置或基准关系失控，调节过程中就会出现靶球偏摆，导致测量坐标发生系统性变化。因此，调节座加工必须围绕“球心相对安装基准的位置”展开，而不能只看每个孔槽是否合格。

一、把球心转化为可制造的尺寸链

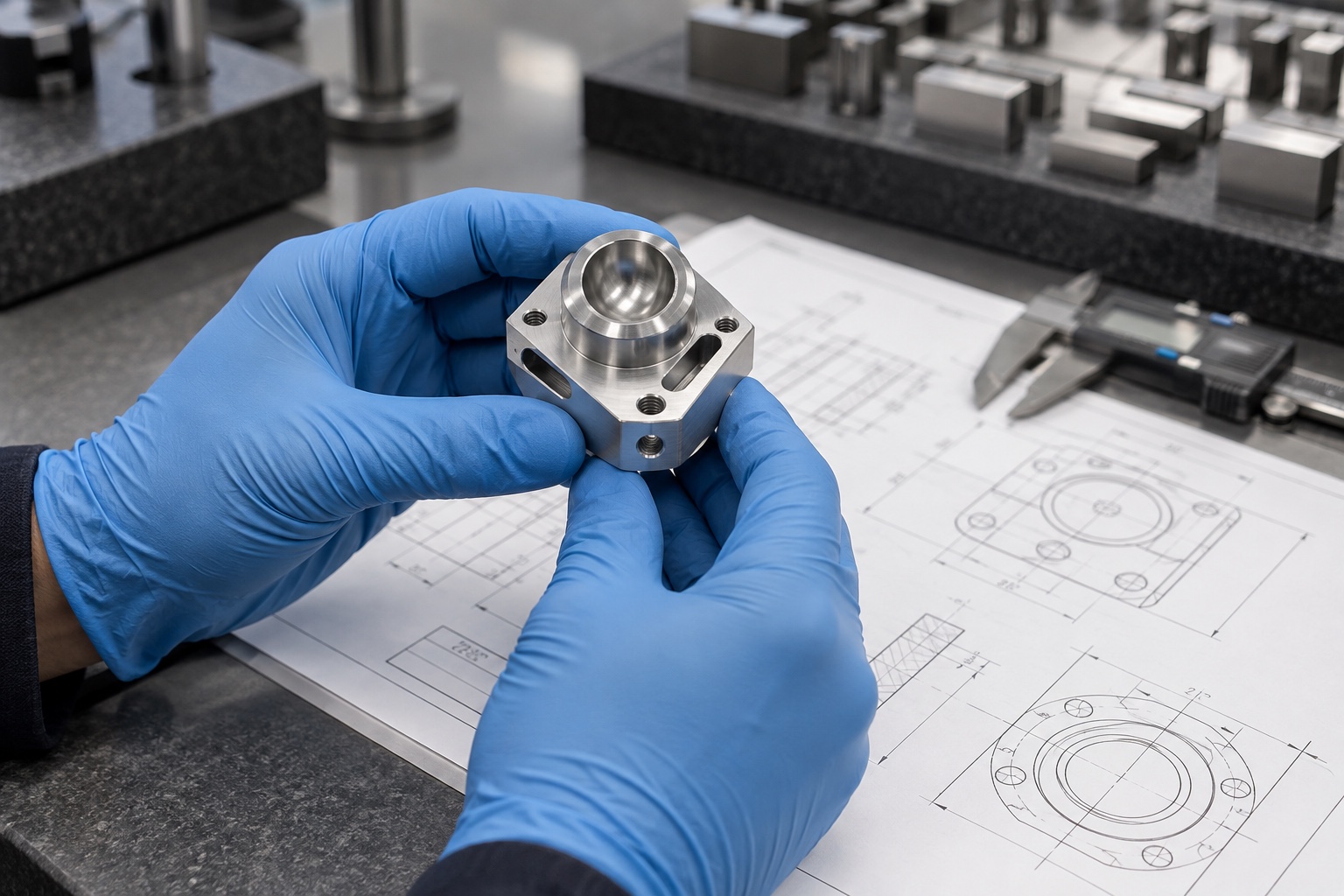

球心是空间中的理论点，无法像平面那样直接装夹。工艺设计需要把它转换为球面半径、球面深度、底面高度、定位孔位置和侧向调节轴线等可加工特征。评审图纸时，应确认靶球直径、接触方式、允许摆角、调节行程和装配预紧力，并明确底面与定位孔构成的坐标系。只有基准定义一致，加工数据与标定数据才能对应。

二、6061加工要兼顾轻量化和稳定性

6061铝合金适合制作便携式检测附件，但调节座往往有开口、薄壁和槽结构，去料后刚度变化明显。粗加工应均匀留量，避免从单侧一次掏空。精加工前可松夹并重新定位，让前序应力充分释放。夹具应支撑底面刚性区域，压紧力以防止位移为限，不能让零件在夹具中被强行校平。

三、球面座需要稳定的刀路与刀具补偿

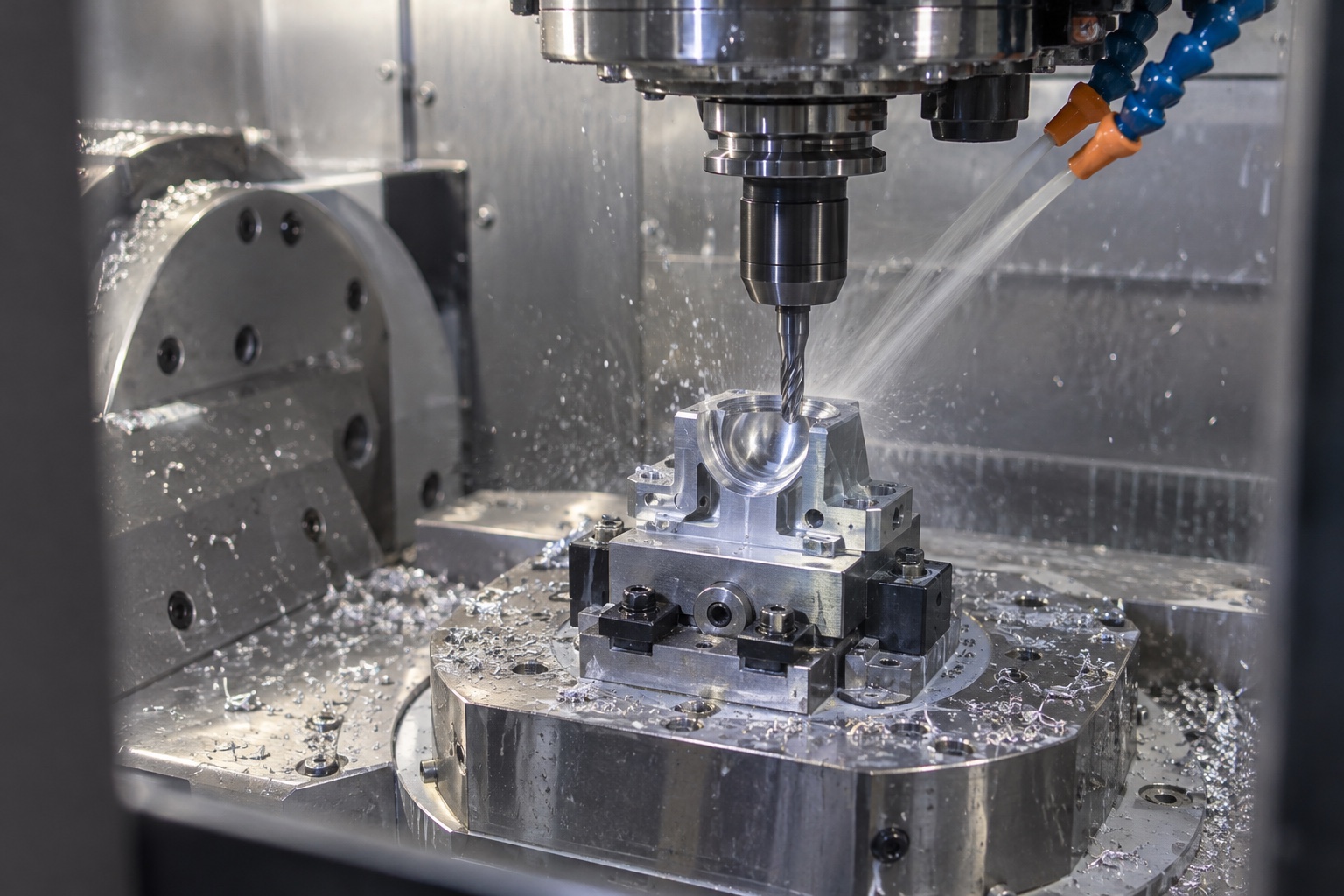

球面座既要满足轮廓度，也要形成稳定接触。可采用球头刀多轴精加工，并控制刀具伸出、步距和接触点速度。球头刀实际半径与磨损会直接影响球面深度，因此首件需要结合轮廓测量修正补偿。若设计采用三点或环带接触，还要防止边缘毛刺和局部高点改变靶球坐姿。

四、调节槽和微分头孔必须围绕同一基准

调节槽决定移动方向，微分头孔决定施力轴线，两者相对球心的偏差会引入耦合误差。建议在同一坐标系中加工球面座、槽和关键孔，减少翻面找正。槽宽既要保证滑动间隙，又不能产生明显侧向晃动；螺纹孔和压紧孔则要确认有效深度、垂直度和入口倒角，避免装配时产生偏载。

五、表面处理不能破坏精密接触

调节座常采用黑色阳极氧化以降低反光和提高耐磨性。膜层会改变孔径、槽宽和球面接触状态，必须在加工前明确膜厚与遮蔽区域。定位孔、球面接触带和微分头配合面可根据功能选择遮蔽或预留补偿。处理后应清除残留并复测关键尺寸，不能用强行研配掩盖位置误差。

六、检测重点是球心坐标与重复性

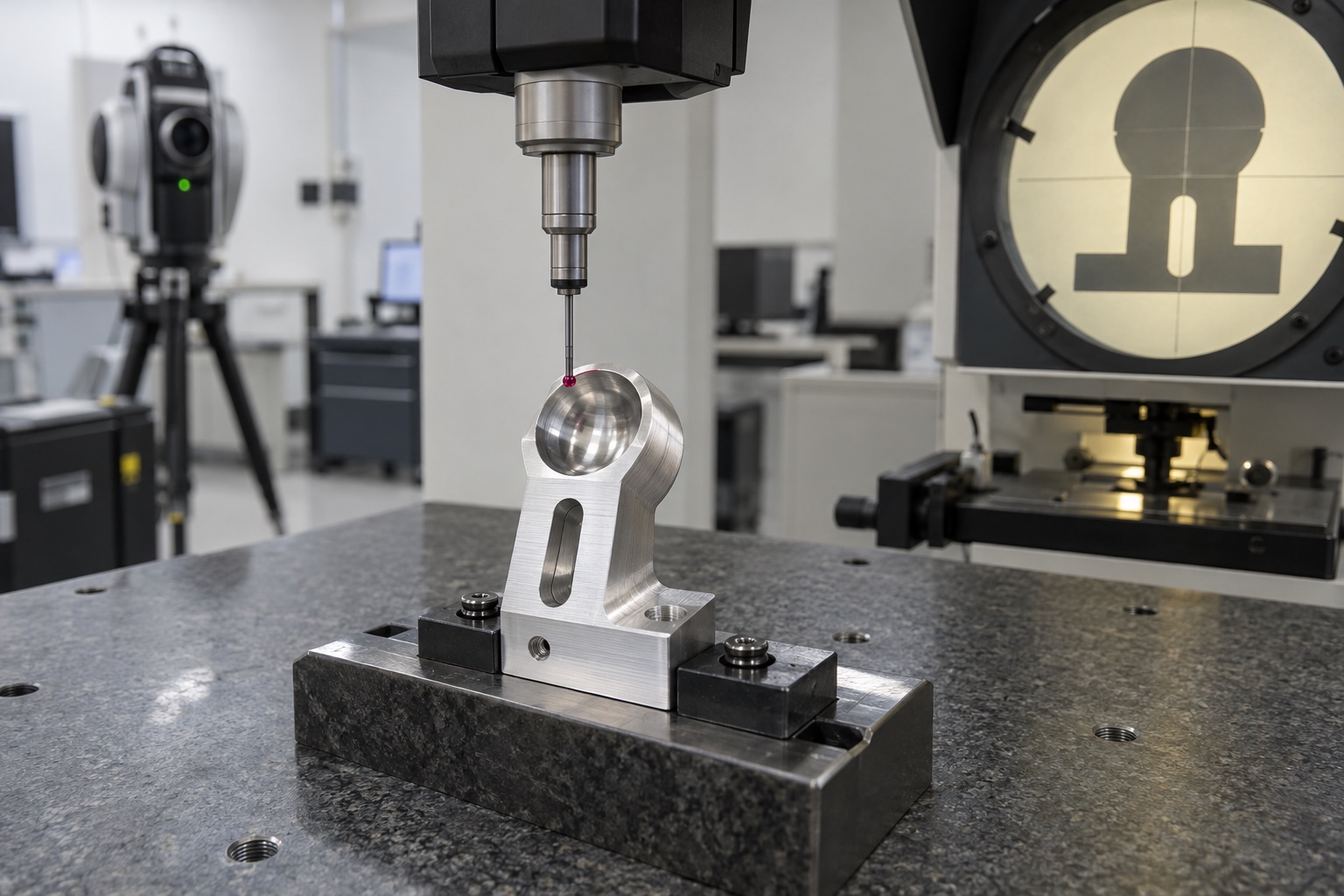

三坐标可以通过扫描球面拟合球心，再评价球心相对底面和定位孔的位置。影像仪适合检测槽与孔的平面关系，轮廓仪可检查局部球面和接触边缘。除了静态尺寸，还应装入实际靶球，多次拆装并重复调节，观察球心坐标、锁紧位移和回程间隙。这样才能确认零件在真实使用状态下的重复定位能力。

七、多品种小批量要重视版本控制

检测工装经常根据现场空间、靶球规格和调节方式形成多个近似版本。生产时应把图号、程序、刀具补偿、工装定位和检验模板关联起来，防止相似零件混用。首件可提供完整尺寸与球心拟合数据，后续批次保留关键特性记录。若设计修改球面深度或调节行程，也应重新进行装配标定。

激光跟踪仪靶球调节座的核心不是外观精致，而是球面接触、调节轴线和安装基准之间的稳定关系。通过统一坐标系、低应力加工、球面轮廓控制、表面处理补偿和实物重复性验证，才能让小批量零件在不同测量现场保持一致的标定结果。
