机器人中空关节需要在有限空间内同时容纳交叉滚子轴承、减速器、线束和传感元件,轴承座因此常被设计成大直径阶梯孔、双侧轴承肩、中心通道、侧向穿线口和复杂筋腔的组合结构。零件既要有足够刚度,又要控制重量。对40Cr轴承座而言,真正困难的是热处理前后的尺寸衔接:孔系必须保持同轴,端面要控制跳动,薄厚不均的壳体还不能因淬调和材料去除发生不可控变形。

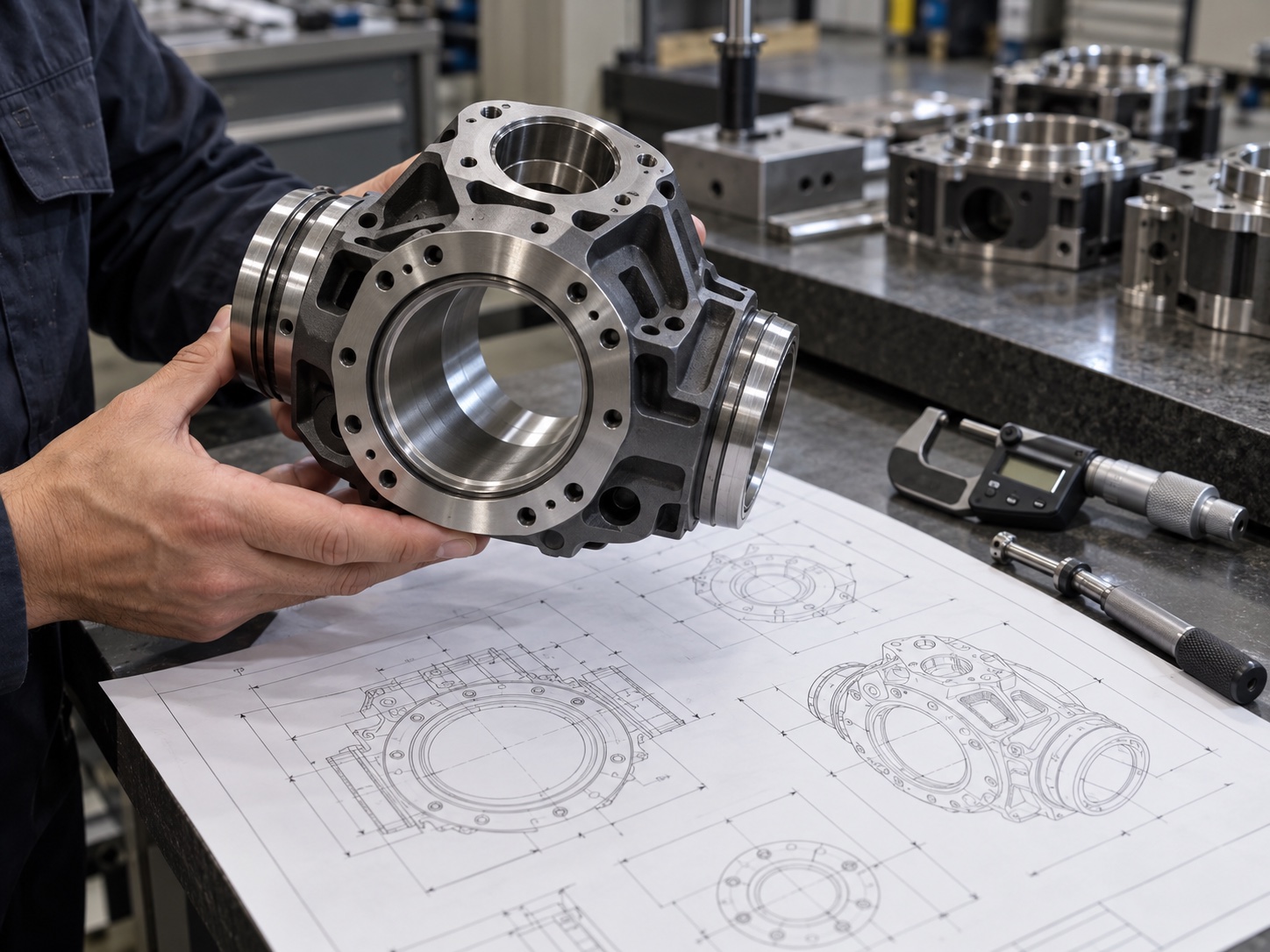

开始加工前应明确交叉滚子轴承的定位方式、配合等级、预紧方向和锁紧端面。通常选择主轴承孔轴线作为第一基准,轴承定位端面作为第二基准,再用一个安装孔或侧向接口确定角向。另一侧轴承肩、减速器止口、螺栓圆和中心通道都相对这组基准控制。若仅按毛坯外形找正,粗加工后外形变化会导致后续基准漂移;因此应尽早加工稳定的工艺孔或端面,并让热处理后的基准复建有明确位置。
40Cr常采用调质以获得强度和韧性,部分表面还可能进行氮化或其他强化。热处理会带来孔径收缩或扩张、端面翘曲和轴线偏移,余量过小无法修正,余量过大又会增加硬态切削负担。粗加工应尽量均匀去除材料,保留完整筋位和对称余量;大腔、中心通道及侧孔可先开出,减少后续应力突变。热处理后先检查硬度、变形方向和基准状态,再根据实测结果安排半精加工,而不是直接沿用理论刀补。

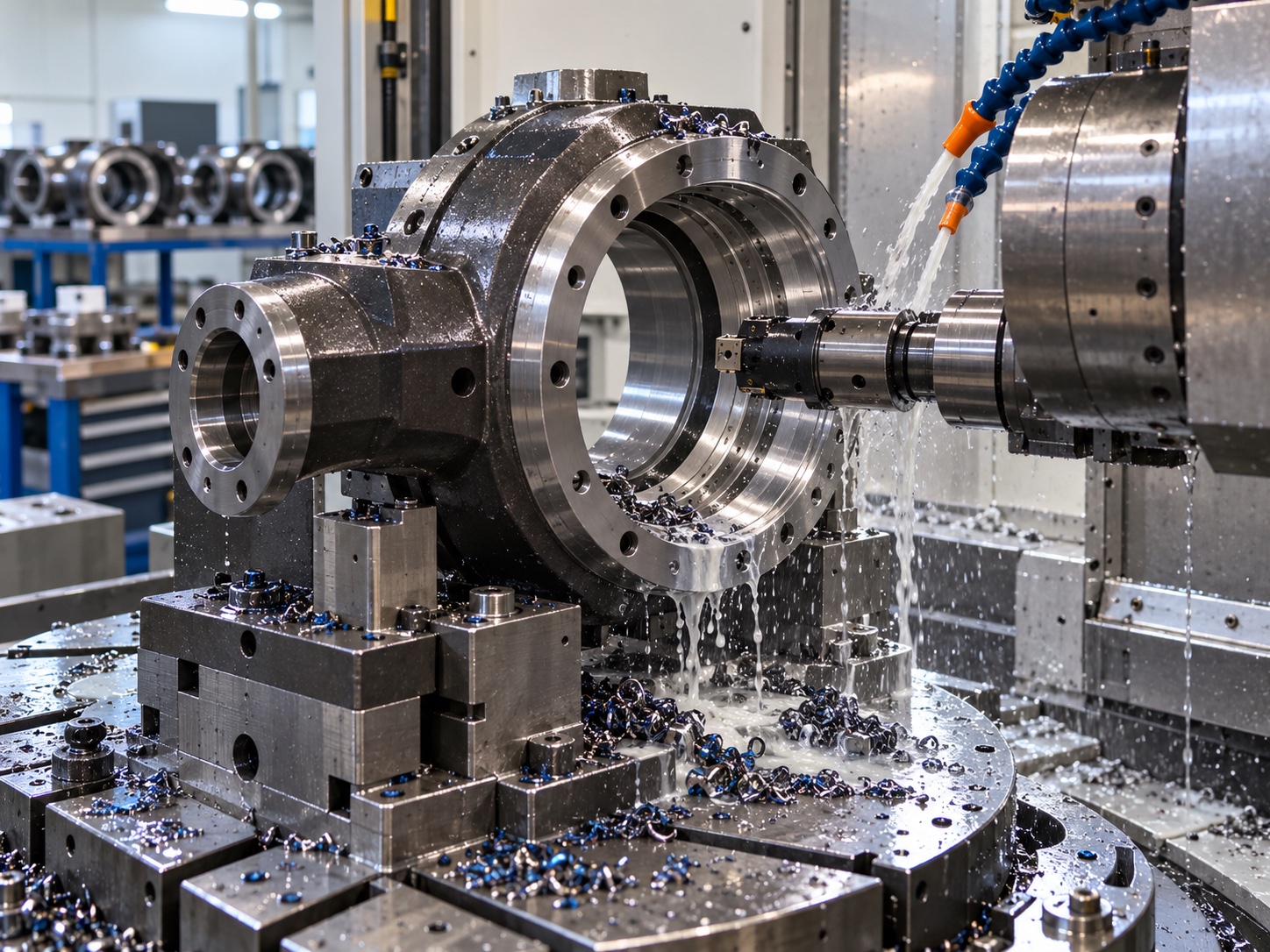

双侧轴承肩和中间通孔若能从同一方向加工,优先使用刚性镗杆在一次装夹中完成。若长度和结构限制必须翻面,可使用已精加工的基准孔配合心轴定位,并用端面限制轴向,以减少重复找正误差。夹具支撑应落在刚性筋位,避开薄壁开口;压紧顺序要对称,松夹后复测孔径和圆度。硬态精加工需控制刀具磨损和切削温升,防止前几件合格、后几件因刃口变化出现锥度。
孔系同轴度受到机床主轴、刀柄跳动、镗杆挠度、装夹变形和热漂移共同影响。工艺上可将其拆分为孔自身圆度、两段孔轴线偏移、轴线角度和端面垂直度分别监控。粗镗和精镗之间留出稳定余量,精加工前进行机内测头找正,可减少毛坯偏置影响。对于高要求配合面,镗削后可采用珩磨或内圆磨修正,但修正工序仍必须围绕同一基准,不能只追求孔径而破坏轴线关系。

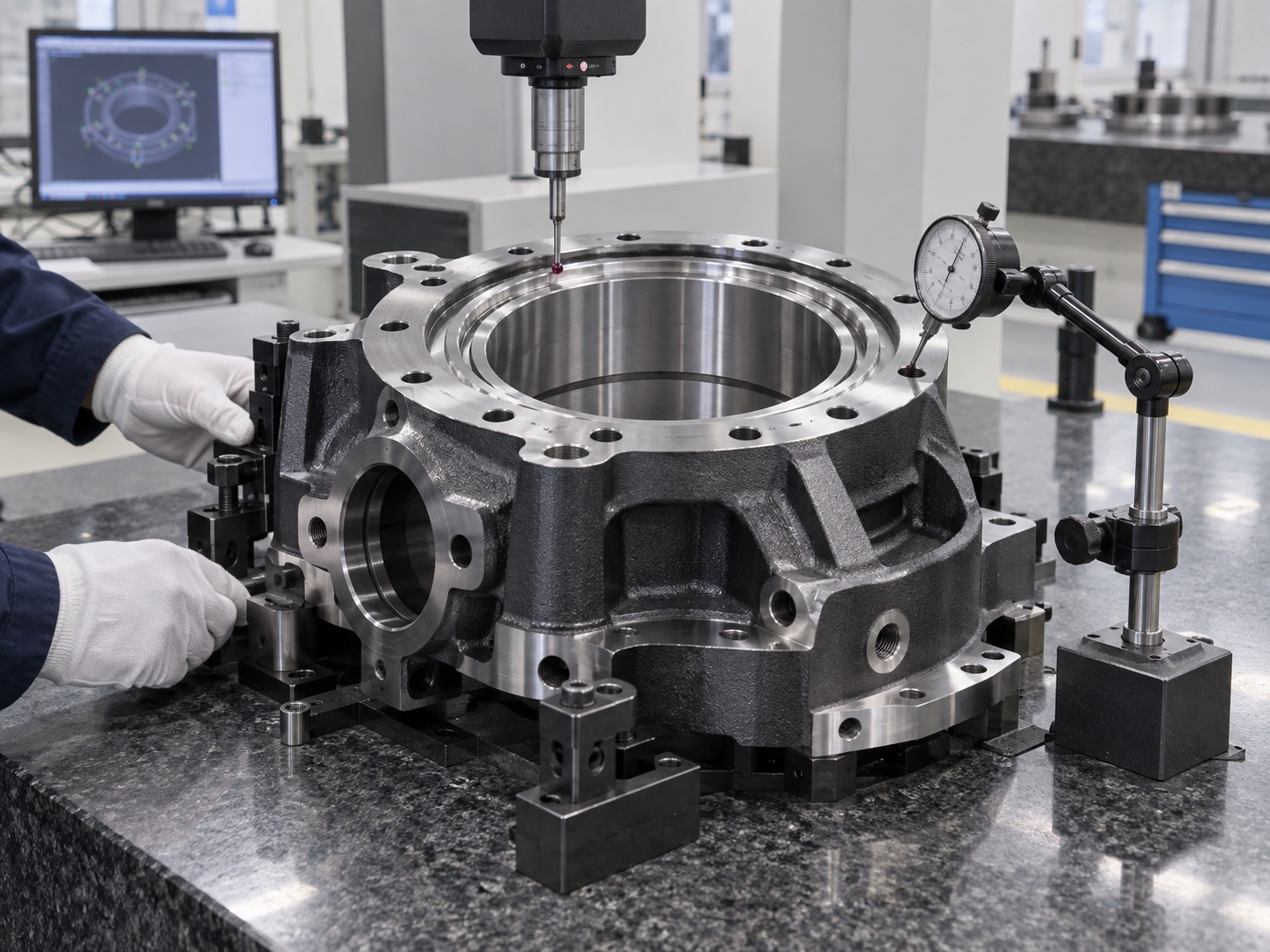

三坐标适合评价两段轴承孔轴线、螺栓圆和侧孔位置,圆度仪可进一步确认孔的圆度、圆柱度和局部波纹。端面跳动可在精密心轴或模拟轴承定位的检具上测量。大型开口壳体在夹紧状态与自由状态下可能存在差异,因此检测报告应注明支撑和压紧方式。小批首件还可按规定扭矩安装轴承压盖后复测旋转阻力或跳动,验证零件尺寸与实际预紧之间的关系。
机器人研发常出现设计迭代,同一外形的轴承座可能调整孔径、公差或接口位置。每个版本都应绑定图纸版本、材料炉批、热处理记录、程序和检测模板,避免旧参数误用。首件完成后保存热处理变形量和精加工补偿值,后续批次可据此优化余量。刀具寿命、夹紧扭矩、环境温度和检测方法也需要固定。通过这些数据将一次成功转化为可重复流程,才能在多品种小批量条件下稳定控制中空关节轴承座的孔系同轴和热处理变形。
