光谱分析仪样品模块通常需要反复取放、调节和固定，定位座既要满足安装刚性，又要给光路、线缆和维护操作留出空间。研发阶段常用6061-T6铝合金加工L形支承、定位孔、调整槽和样品平台。一个支架尺寸合格，并不代表样品每次都能回到相同位置，因此打样前要先明确功能基准和最终装配条件。

一、先画清实际定位关系

样品接触的平台、定位销、限位边和锁紧机构分别承担不同作用，应在图纸上区分定位面与避让面。对需要调整的方向，还要明确有效行程及锁紧后的基准。若把方便加工的外轮廓直接作为主基准，后续检测结果可能与装机关系脱节。

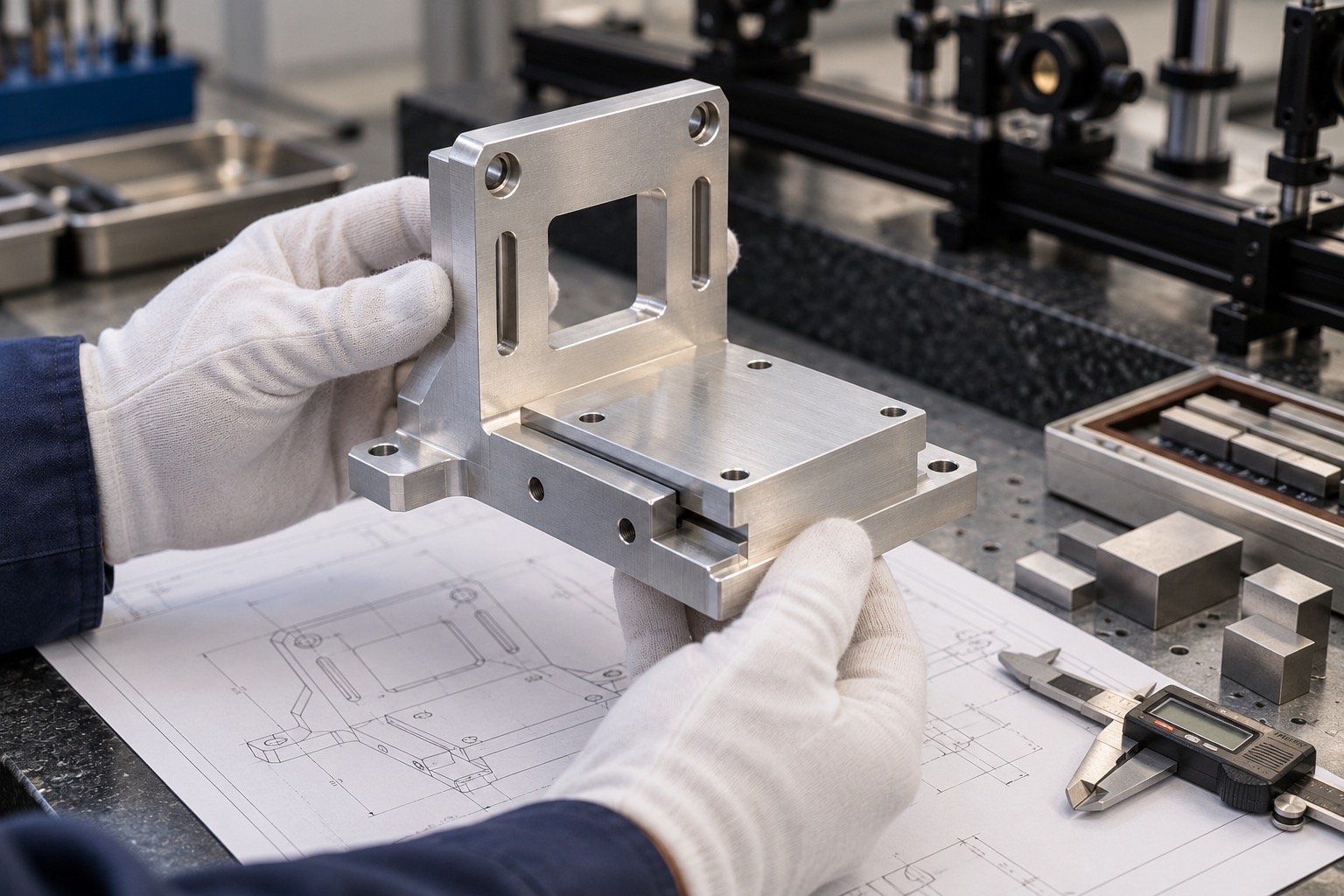

分析仪器样件与图纸评审场景示意（AI生成）。

二、公差围绕样品位置分配

平台高度、安装孔系、支承垂直关系和定位销位置共同影响样品姿态，需要结合装配链判断关键项目。不是所有面都需要相同精度，光路避让窗口通常更关注空间边界，真正接触样品或配对件的部位则需要明确尺寸和形位要求。这样更有利于控制打样成本。

三、薄壁窗口影响加工刚性

L形支架开出大窗口和长槽后，局部刚性会下降。粗加工应均匀去除余量，先建立安装基准，再完成主要型腔和孔槽，最后精加工平台与定位特征。必要时保留临时支撑或采用专用软爪，松夹复测可帮助识别夹紧造成的暂时变形。

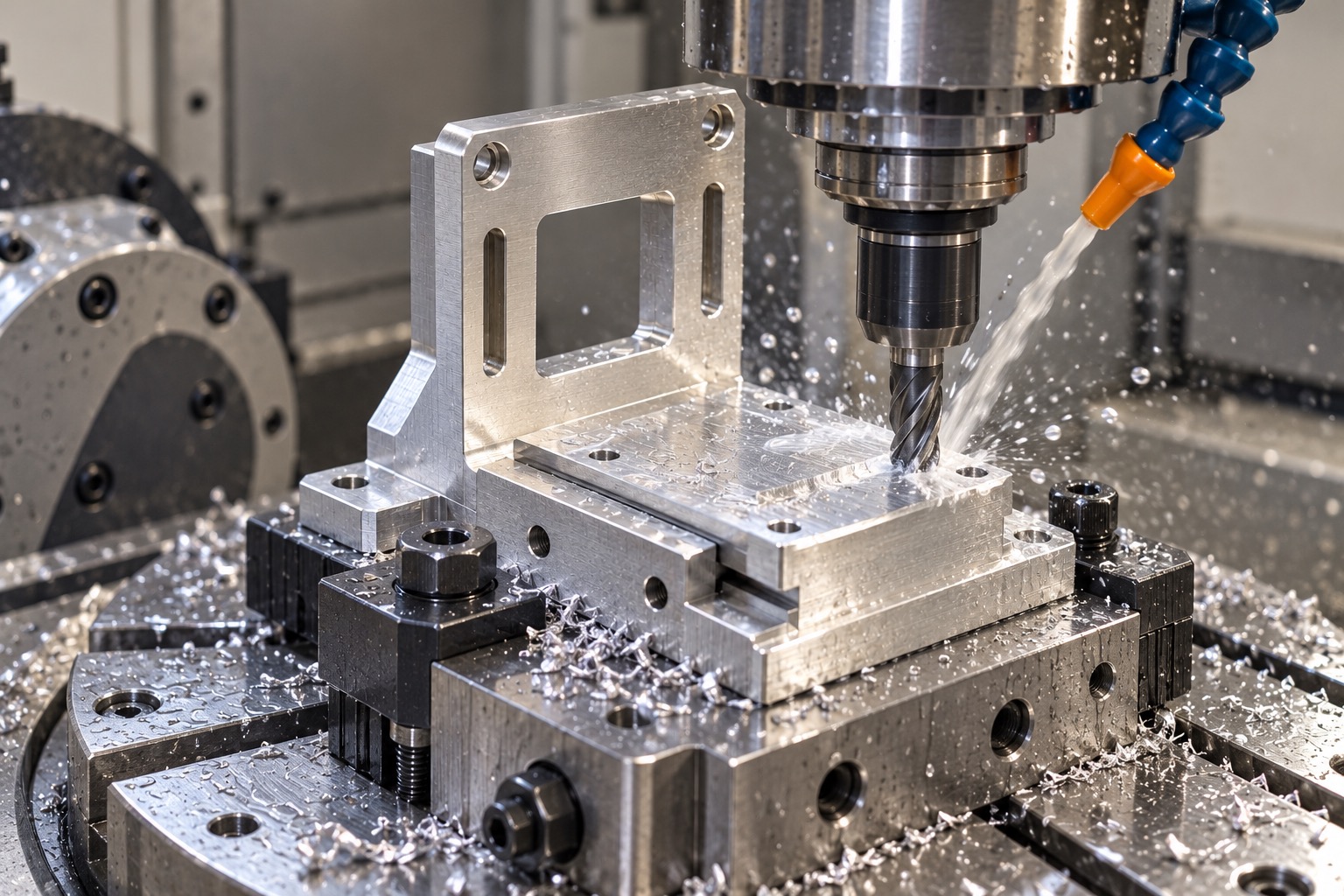

铝合金样品定位座CNC加工场景示意（AI生成）。

四、调整槽不能代替定位设计

长槽方便试装调节，但只有螺栓摩擦锁紧时，重复拆装的位置可能受装配人员和扭矩影响。如果研发目标包含重复放置，可以评估定位销、限位块或其他明确的定位结构。是否增加定位特征应由设计方结合实际调节需求确认，避免过约束。

五、阳极氧化前明确最终尺寸

阳极氧化会改变表面层和部分配合尺寸，余量应由处理类型、目标膜厚及供应方工艺共同确定，不能对全部孔槽统一采用一个经验数值。滑动面、定位孔和接地接触面需要提前评审遮蔽范围，并在图纸上说明哪些指标按处理后状态验收。

六、去毛刺兼顾边缘和接触面

窗口、长槽和孔口的毛刺可能妨碍装配，也可能形成颗粒。处理时应使用受控方法并明确倒角，避免把薄壁端部磨圆或改变定位边。精密平台不宜依赖随意手工抛磨补救尺寸，否则测量基准与真实接触位置容易发生变化。

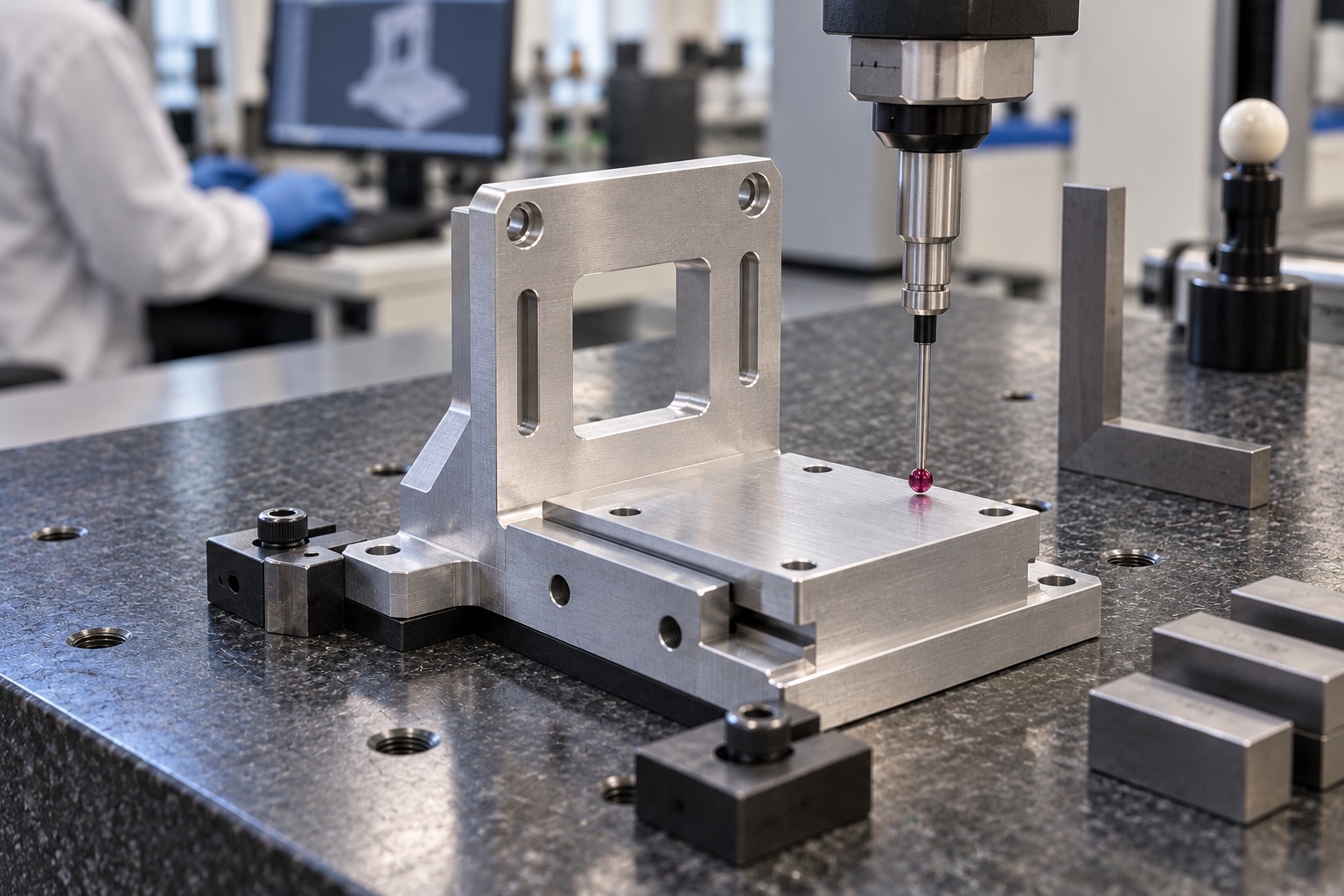

平台与定位孔三坐标检测场景示意（AI生成）。

七、检测坐标系与装机保持一致

三坐标或平台测量应按图纸基准建立坐标系，记录平台高度、孔位及相互方向关系。测量时保持工件温度稳定，并使用规定的支承方式，避免压紧变形。对于处理前后都需要检查的项目，应保存对应记录，判断变化来自机加工还是后续工艺。

八、首件试装记录具体问题

首次试装可观察样品取放是否顺畅、调整行程是否足够、紧固工具是否能够接近，以及锁紧时是否带动平台偏移。反馈应对应具体图号、测点和装配状态，不能只描述不顺手或位置有偏差。明确问题后，再由设计与工艺共同确定改版方向。

九、小批量追加保留版本依据

同一研发项目可能连续出现多次小改版，新增孔、调整高度或更换表面处理都会影响程序和检验清单。保留确认模型、二维图、首件报告及试装结论，才能在追加几件时延续已验证的装配关系，避免把不同版本的零件混用。

十、把交付资料与样件对应

单件研发样品也应标注图号、版本和表面处理状态，并将尺寸记录与实际零件对应。若同批包含不同平台高度或槽型，可以分开包装并附清单，便于研发人员快速识别。装配方根据同一份确认图纸反馈问题，后续追加或改版就有明确依据。

样品定位座打样的价值在于验证安装与调节方案。询价时提供装配关系、关键公差和处理后要求，制造方就能把DFM评审、精密加工、检测与后续改版连接起来，更适合新品研发和多品种小批量项目。
