电驱试验台需要把电机、联轴器、扭矩传感器及负载设备装在合理的位置。传感器支架虽然不直接输出测量信号，但其安装高度、中心位置和局部刚性会影响装配。研发阶段常见的问题是：零件单独检测合格，紧固后却出现中心偏移，或为了减重把支架做得过薄，导致试验条件变化时表现不稳定。

一、先区分定位、紧固与调节

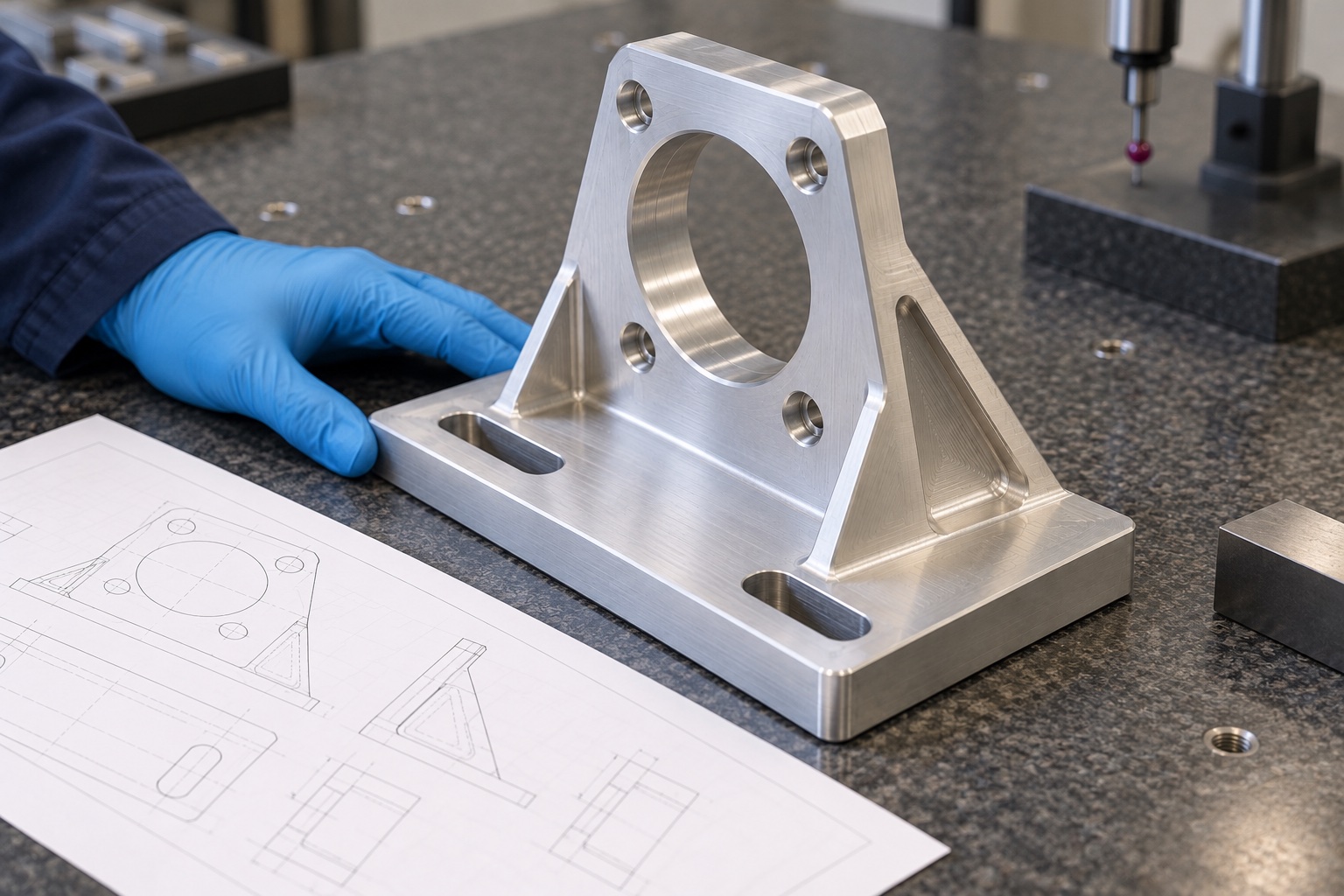

图纸应明确哪个面承担主要安装基准，中心孔用于支承、定位还是仅作让位，长槽用于什么方向的调整。紧固孔不能自动等同于定位孔，长槽也不能同时承担未定义的精密定位。确定这些功能后，再标注安装高度、孔轴线与底面的关系，以及关键孔系的位置要求。

与传感器接口相关的尺寸应优先核对原始安装资料，包括止口、法兰孔距、紧固空间和联轴器避让。不要仅根据外形三维模型猜测配合性质。若尚在试装阶段，可先约定哪些区域保留调整余量，哪些基准需要一次确认，从而减少改版时重复加工。

二、7075材料与减重结构一起评审

7075-T651可用于需要较高比强度的铝合金结构件，但材料牌号本身不能保证整机动态刚性。毛坯尺寸、状态、加强筋布局和紧固条件都需要评估。减重口袋宜保留合理圆角，避免薄弱转角与过深窄槽，使加工可达性、局部刚性及设计受力之间取得平衡。

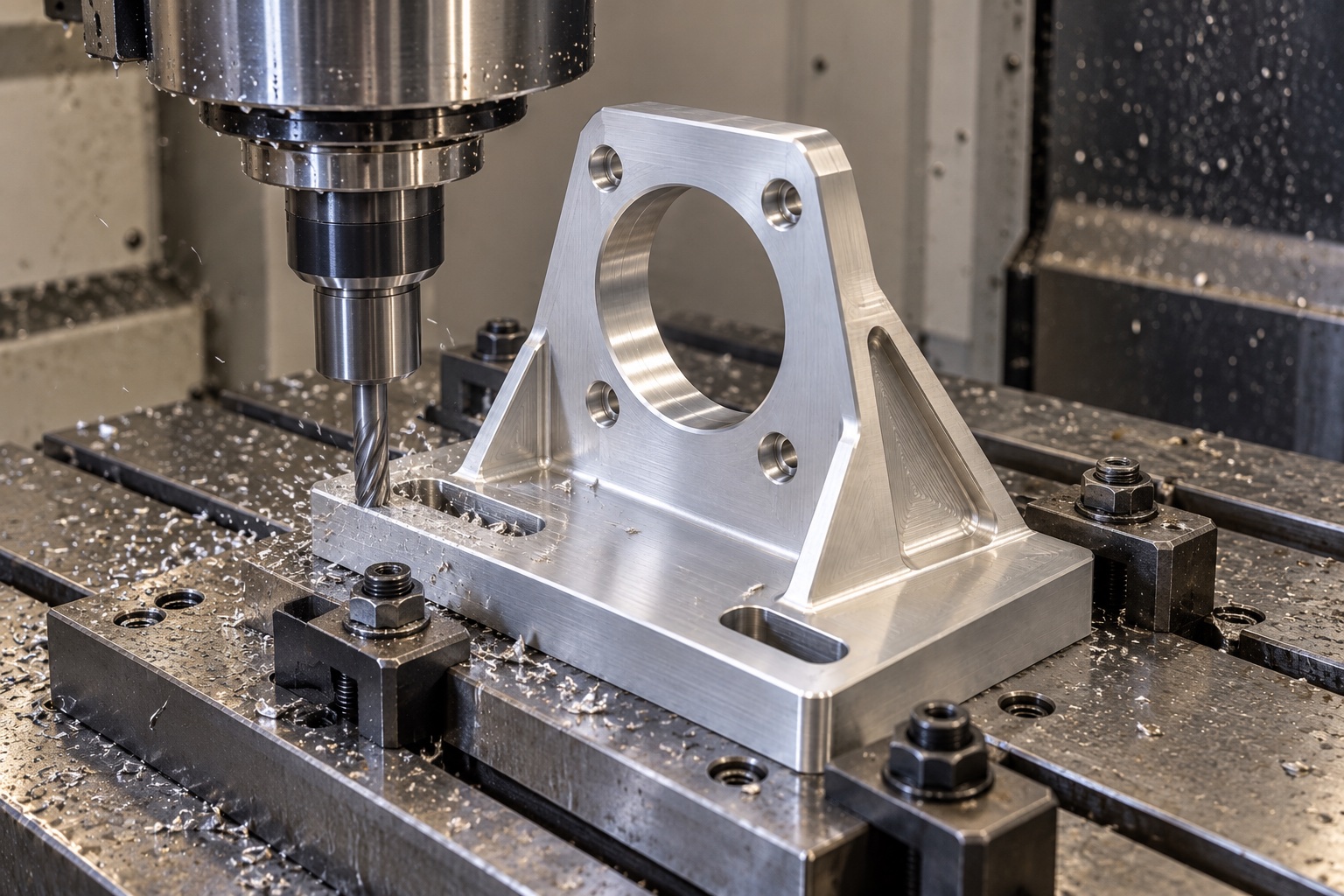

粗加工时应合理分配去料量，建立稳定支承面，必要时分阶段加工并检查松夹后的形状。薄立板和大口袋结构不宜靠强夹紧压平后一次精加工。若在夹紧状态下把基准加工到目标值，释放夹紧力后仍可能回弹，首件因此需要关注自由状态和装配状态的差别。

三、关键孔面尽量共用找正体系

传感器中心孔、定位止口和底座安装面应根据功能关系安排加工顺序。可采用统一定位下的多面加工，或通过可重复定位的工装完成转换。孔径合格并不能说明中心高度正确，端面垂直关系也需要纳入检测。刀具伸出较长时，还应评估加工振动对孔形和表面状态的影响。

调整槽的宽度、端部圆角和垫圈支承面积同样值得检查。如果槽口毛刺或支承面不平，紧固时可能出现滑移或局部压痕。去毛刺既要去除锐边，也要避免把定位止口、螺纹入口和实际接触面修整过量。对后续改版可能复用的基准，应保留清晰的图纸标识。

四、表面处理不能留到最后再讨论

阳极氧化等工艺会改变表面状态及配合尺寸。孔、止口、螺纹、接地接触面和紧固支承面是否遮蔽，应在询价时确认。处理前后的检测项目要区分，不能把处理前报告直接当成最终装配尺寸记录；同一批次的关键要求也应保持一致，便于后续追加。

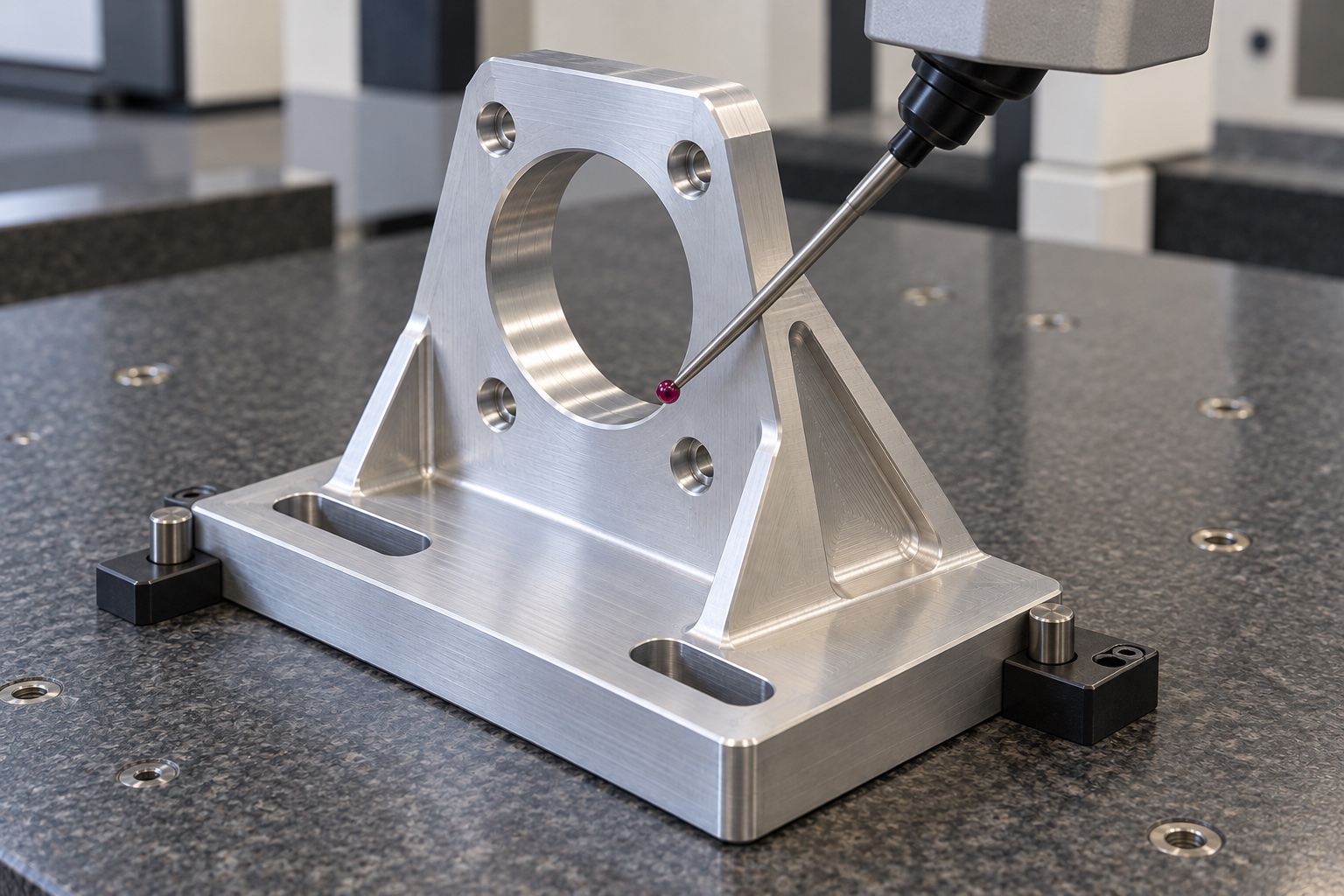

检测可从底面建立基准，检查中心孔位置、孔形、安装高度和孔槽关系，按测量方案控制支承与测点分布。首件试装还需记录螺栓紧固顺序、定位件状态及连接后的中心变化。测量工具需适合目标公差，不能只用一把卡尺完成全部功能尺寸验收。

五、加工检验与整机性能验证分开

支架尺寸报告不能替代扭矩传感器标定，也不能证明试验台的动态响应、共振风险或安全防护已经合格。相关性能需要设计方按照设备用途确定验证条件。加工方可以配合提供几何尺寸记录、样件与试装改版支持，但不应把零件精度描述成整机测量精度。

围绕这类研发件，来图加（苏州）精密制造技术有限公司把DFM评审、单件试装和小批量追加衔接起来：先确认功能基准与验收项目，再根据试装结果冻结版本。询价时提供二维图、三维模型、材料状态、数量及表面要求，通常比只问“最高能做到多高精度”更有助于获得可执行的加工方案。
